내 오피스는 컨셉을 정한 후, 구조로부터 대부분이 결정되었다.
그만큼 구조는 내 설계에 있어 핵심이었다.
건물의 하부(원형 매스)는 퍼블릭, 상부(직사각형 매스)는 오피스로 설정하였다.
그리고 원형 매스 중심부는 공원을 두어 상부가 떠있는 형태를 생각했다.
이를 위해, 일반 건물의 기둥-슬라브의 구조와 달리 코어에 의해 떠 있는 다리 구조를 사용하였다. (BRIDGE STRUCTURE)
다리구조의 핵심은 Suspension Structure와 Waffle Slab의 사용에 있다.
-Process-
1. 상부와 하부의 교집합 부분을 견고한 트러스 구조의 코어로 확정했다.
2. 부분적인 퍼블릭 공간에 트러스를 이용하여 높은 층고를 유도하는 동시에 슬라브의 하중을 코어로 전달한다.
3. 트러스에 Suspension 구조를 이용해 Steel Cable로 세개의 슬라브를 매단다.
4. Suspension 구조를 통해 일부 아랫부분(주황색 부분)은 기둥으로부터 자유로워진다.

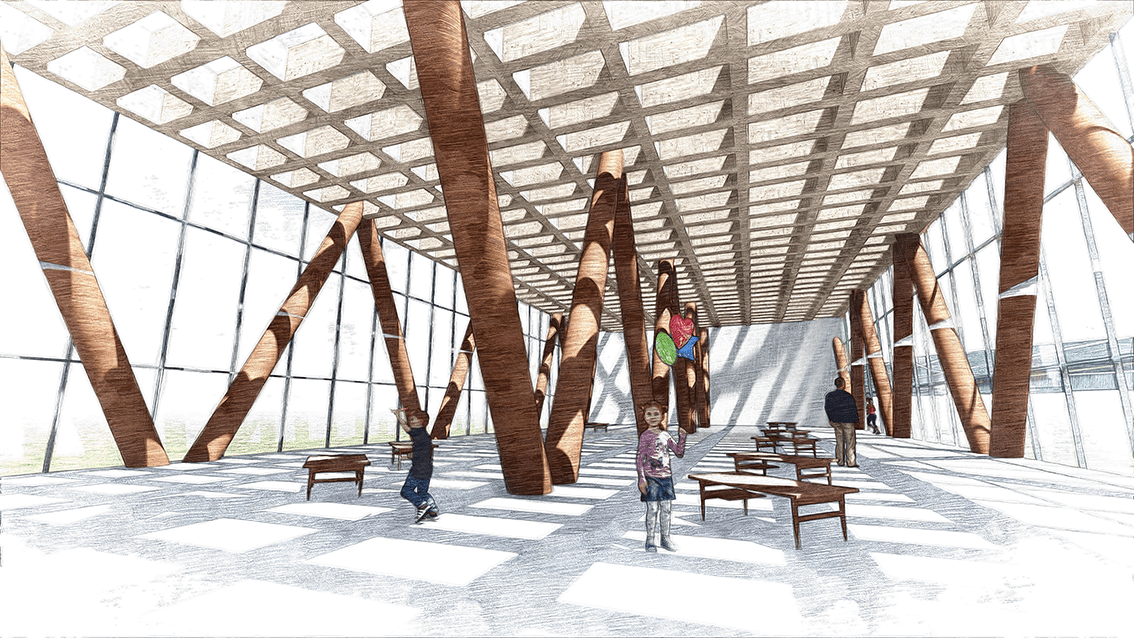

5. 트러스와 케이블 사이의 넓은 간격을 보완하고 미적 용도로서 Waffle Slab를 사용했다.
6. 이렇게 5개의 층이 한 유닛을 구성하고 유닛은 세번 반복된다.
7. 밑의 아치형 공간까지 포함하면 높은 층고 공간이 총 4 part로 구성된다.
8. 4 part 중 중간의 2 part는 오피스 사람들은 위한 Resting Space로,
상부의 멋진 뷰를 일반 사람들에게도 공유하기 위해 나머지 2 part, 맨 상층부와 밑의 아치형 공간을 Public에 내어주었다.
-맨 윗공간은 멋진 뷰 공유를 위해 레스토랑으로 내어줌
-아치형 맨 밑공간은 원형매스 옥상의 공원과 이어져 계단식 도서관으로 사용
credit
Slow City (Sadang Office Project) : Structure
김다은 Daeun Kim
3학년 1학기 3rd Grade Spring Semester
2018
